[Oracle] 데이터베이스 설계

개념적 설계	논리적 설계	물리적 설계
엔터티( Entity )	릴레이션	테이블
결과물 : 개념적 스키마(E-R다이어그램) ( DBMS에 독립적인 개념적 구조 설계)	결과물 : 논리적 스키마(릴레이션 스키마) DBMS에 적합한 논리적 구조 설계	결과물 : 물리적 스키마 ( DBMS로 구현 가능한 물리적 구조)
속성 관계 판별 > 동사찾기 다 대 다 (개념 모델에선 허용되나 논리부턴 허용되어지지않음) 다(부모) 대 1 1:1 관계 ex. 주문서	속성 정규화 (정규화를 하지 않으면 데이터 중복으로 이상현상발생)	컬럼(필드)

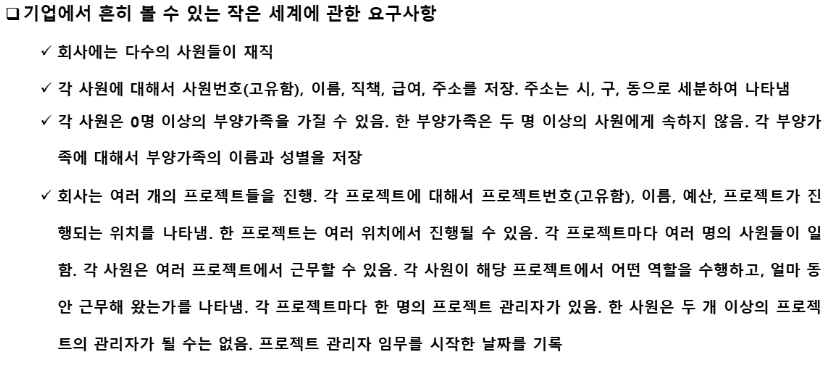

요구사항 분석

업무에 필요한 데이터가 무엇인지 그 데이터에 어떤 처리가 필요한지 고려

<명세서>

명사를 가려내서 고유명사인 경우(이름, 지명, 회사명)은 버리기

범위가 너무 큰 명사는 버림

대표 명사 한개만 결정 > 엔터티 후보

개념적 설계

1. 개체 추출, 각 개체의 주요 속성과 키속성 선별

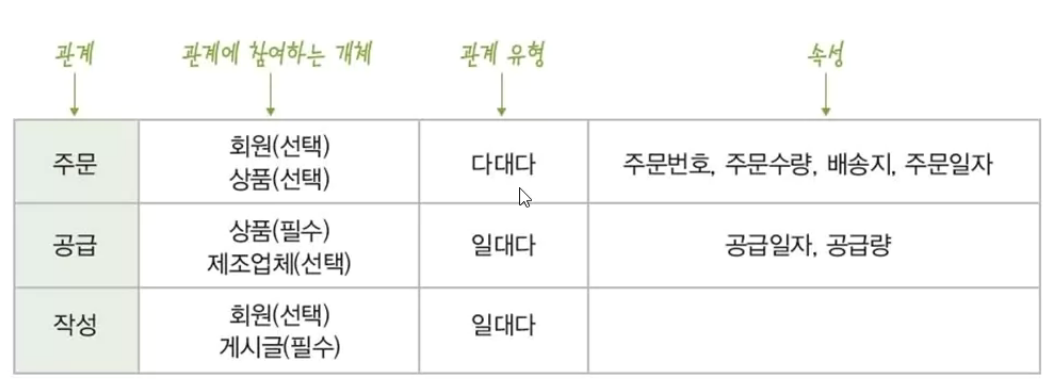

2. 개체 간의 관계 결정
3. E-R 다이어그램으로 표현

---

논리적 설계

E-R다이어그램을 릴레이션 스키마로 변환하는 규칙

1. 모든 개체는 릴레이션(DB 테이블)으로 변환한다
   • 개체의 이름 > 릴레이션 이름
   • 개체의 속성 > 릴레이션 속성
   • 개체의 키 속성 > 릴레이션 기본키
   • 개체의 속성이 복합 속성인 경우에는 복합 속성을 구성하고 있는 단순 속성만 릴레이션의 속성으로 변환
2. 다대다 관계는 릴레이션으로 변환한다.
   • 관계의 이름 > 릴레이션 이름
   • 관계의 속성 > 릴레이션 속성
   • 관계에 참여하는 개체를 위에 따라 릴레이션으로 변환한 후 이 릴레이션의 기본키를 관계 릴레이션에 포함시켜 외래키로 지정하고 외래키를 조합하여 관계릴레이션의 기본키로 지정
3. 일대다 관계는 외래키로 표현한다.
   • 일대다 관계는 외래키로만 표현
   • 약한 개체가 참여하는 일대다 관계는 외래키를 포함해서 기본키로 지정
4. 일대일관계는 외래키로 표현한다.
   1. 일반적인 일대일 관계는 외래키를 서로 주고 받는다
   2. 일대일 관계에 필수적으로 참여하는 개체의 릴레이션만 외래키를 받는다
   3. 모든개체가 일대일 관계에 필수적으로 참여하면 릴레이션을 하나로 합친다
5. 다중값 속성은 릴레이션으로 변환한다.

변환 규칙을 순서대로 적용하되, 해당되지 않은 규칙은 제외함

함수 종속 : 릴레이션에서 A속성의 값이 B속성의 값을 유일하게 식별할 수 있다면 B 속성은 A속성에 함수적으로 종속되었다고함

결정자(Determinant) : 종속성 분류시 기준이 되는 값

종속자(Dependent) : 결정자의 값에 의해 정해질 수 있는 값

아노말리(Anomalry) : 데이터 이상현상 (Update Anomarly, Insert Anomarly, Delete Anomaly)

정규화

참고하기 좋은 블로그

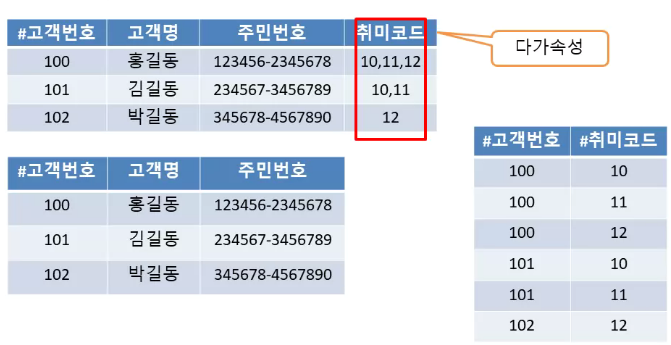

1 정규화 (First Normal Form)

모든 속성은 반드시 하나의 값을 가져야함 (다가속성, 복합속성과 관련, 유사속성 반복, 중첩릴레이션, 동일 속성 릴레이션)

위와 같은 상태일 때 정규화를 위해

100	홍길동	10
100	홍길동	11

데이터 중복을 통해 테이블 분해

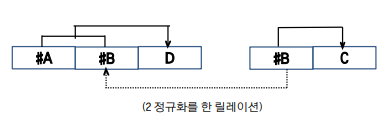

2 정규화 (Second Normal Form)

주 식별자가 두 개 이상인 릴레이션에서 발생, 부분종속이 발생되었을 때 시행

일반 속성 중 주 식별자 전체에 종속적이지 않은 속성을 찾아 기본 엔터티에서 제거하고 그 속성의 결정자를 주 식별자로 하는 새로운 상위 엔터티를 생성

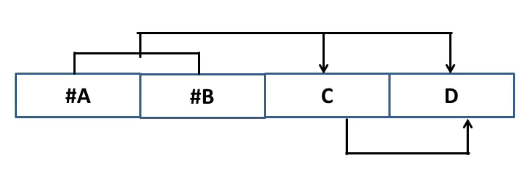

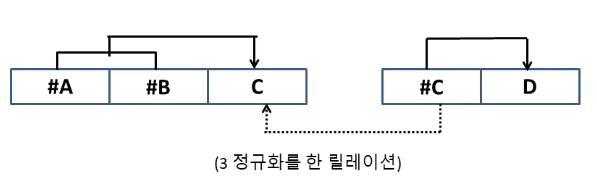

3 정규화 (Third Normal Form)

비식별자간에 발생하는 이행적 종속성과 연관

보이스코드 정규화(Boyce-codd Normal Form)

3정규형을 보강한 정규형

모든 BC 정규형은 모두 3 정규형이지만 3정규형이 모두 BC 정규 릴레이션이 아님

모든 결정자는 주 식별자이어야함, 릴레이션에 존재하는 종속자는 후보식별자가 아니어야함

4 정규화 (Fourth Normal Form)

5 정규화 (Fifth Normal Form)

---

사원

사원번호

이름

직책

급여

주소

사원번호

시

구

동

부양가족

물리적 설계
